一、原水水質***性

（1）設計水源：井水

（2）設計水溫：25℃

（3）原水水壓：原水取自原水儲水箱

 (4) 水質：客戶未提供水質報告，根據原設備運行數據，原水含鹽量按照電導率＜1000μs/cm計算。

二、系統概況

1.系統功能

1.1 預處理后的水質滿足

SDI＜5

濁度＜1NTU

1.2  RO系統脫鹽率：98%（一年內）三年內脫鹽率大于95%

1.3  系統出水滿足用戶用水工藝要求：

電導率≤20μs/cm

2.系統說明

該反滲透系統設備配置總產水量為30噸/小時，分為2套15噸/小時設置，工藝流程如下：

                             阻垢加藥裝置          膜清洗系統

                            ↓                    ↓

原水箱/池→ 原水泵 →多介質過濾器→ 精密過濾器→ 高壓泵→ 反滲透裝置→除鹽水箱

   配套反滲透化學清洗系統一套：包括清洗水箱、清洗泵和清洗保安過濾器等。

三、工藝設備簡介及工藝計算

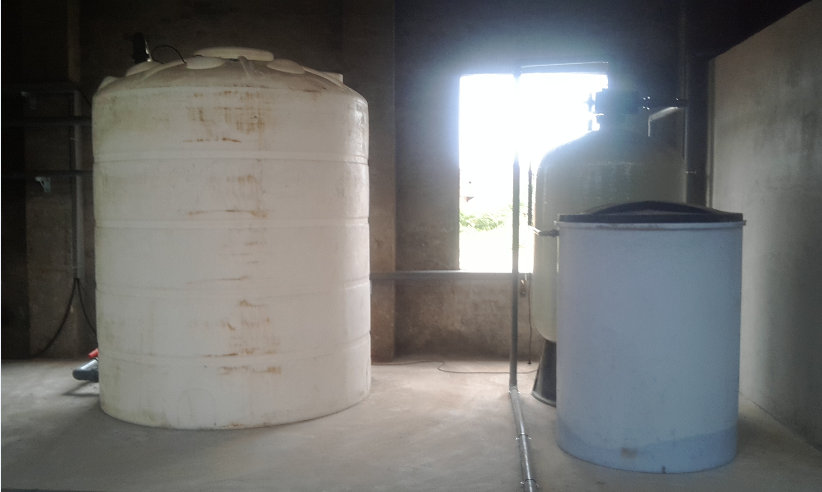

3.1 原水池

原水池用于儲存進入過濾器系統的原水，其目的是為了調節深井來水流量的變化，防止進水流量波動對系統穩定運行的影響，

保證系統的進水量穩定。根據工藝要求，該系統設置1 個容積不小于50m3的原水箱，由甲方自備。

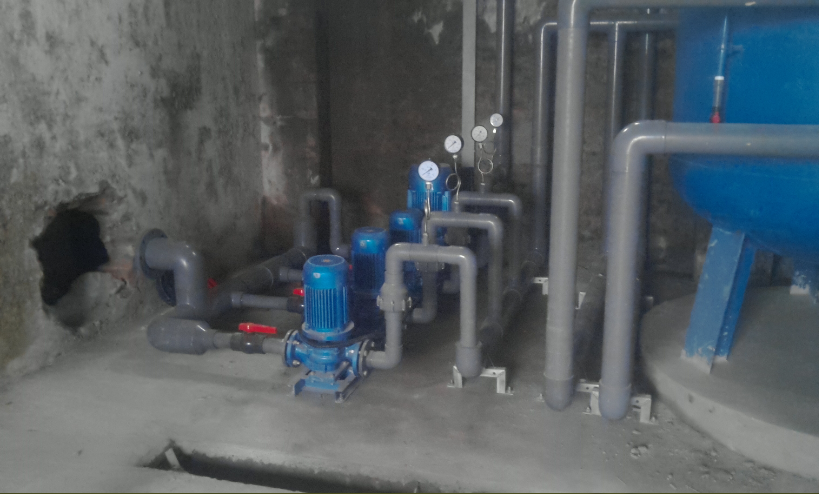

3.2 原水泵

   為后續水處理設備提供穩定的供水壓力和流量。本系統單套所需的原水進水量為22 m3/h。原水泵選用2臺單***離心泵，

流量為25 m3/h，揚程為32m，二用一備，可滿足安全生產的需要。

3.3 多介質過濾器

多介質過濾器是反滲透系統的重要預處理裝置，多介質過濾器的作用是濾除原水帶來的細小顆粒，懸浮物等雜物，

從而保證出水SDI（污染指數）≤5。

***性：

＊ 具有******的均勻布水方式，使過濾達***大效果，能長期滿足反滲透對污染指數的要求。

＊ 單臺過濾器對于低濁度水源可連續運行達72小時以上。

＊ 填料選用***濾料，以保證良好的過濾效果，且不會出現反洗亂層現象。

＊ 選用較低的運行流速（以適合將來水質變壞的可能性）。

根據貴公司反滲透系統產水水量要求，本系統單套設置3臺直徑1800mm的多介質過濾器，二用一備，單臺出力25m3/h。

3.4 反洗水箱

   反洗水箱為多介質過濾器反沖洗時提供充足的水量�？梢詥�***制作一臺，也可以和原水池共用一臺。

3.5 反洗水泵

   其作用是為多介質過濾器的反沖洗提供充足的水量。過濾器的反洗強度為13L/m².s,水量較大，但所需的揚程低，

因此建議本系統單***設置1臺反洗水泵，流量為50 m3/h，揚程為20m。

3.6 阻垢劑加藥系統

阻垢劑加藥裝置的作用是在預處理后的原水進入反滲透之前，加入高效率的專用阻垢劑，以防止反滲透濃水側產生結垢。

反滲透的工作過程是原水在膜的一側從一端流向另一端，水分子透過膜表面，從原水側到達另一側，而無機鹽離子就

留在原來的一側。隨著原水的流程逐漸增長，水分子不斷從原水中取走，留在原水中的含鹽量逐步增大，及原水逐步

得到濃縮，而***終成為濃水，從裝置中排出。濃水受濃縮后各種離子濃度將成倍增加。自然水源中Ca²⁺、Mg²⁺、Ba²⁺

、Sr²⁺、HCO₃^-、SO₄^-、SiO₂等傾向于產生結垢的離子濃度積一般都小于其平衡常數，所以不會有結垢出現，但經濃縮后，

各種離子的濃度積都有可能大大超過平衡常數，因此會產生嚴重的結垢。

判斷水結垢的標準是：a) 對于碳酸鹽垢以朗格利爾（LSI）為基準；當LSI<0時不結垢，LSI>0時結垢；b) 對于硫酸鹽垢，

是以飽和指數來確定的，水中陽、陰離子的濃度積與飽和平衡常數的比值即為飽和指數。當飽和指數小于1時不結垢，

反之就會出現結垢。

本系統推薦選用美國博克反滲透阻垢劑TW120，它可以提高水中的難溶物質的飽和度，它具有以下功能和***點：

1) 抑制析出作用

2) 分散作用

3）晶格扭曲作用

4）絡合作用

5）飲用水合格認證（ANST/NSF60認證）標準

6) 進水的PH從5-9仍屬有效范圍內

7) 所有主要反滲透膜都能使用

3.7 反滲透主機系統

本系統的主要作用是把預處理的水進行膜分離脫鹽。它包括下列單元設備：

1 5um精密過濾器

2 高壓泵

3 反滲透本體裝置

4 清洗裝置

3.7.1精密過濾器

精密過濾器的作用是截留原水帶來的大于5μ的顆粒，以防止其進入反滲透系統而損壞膜。

這種顆粒經高壓泵加速后可能擊穿反滲透膜組件，造成大量漏鹽的情況，同時劃傷高壓泵的葉輪。

過濾器的濾元為聚丙烯噴熔，當過濾器進出口壓差大于設定的值（通常為0.07-0.1Mpa）時，應當給于更換。

精密過濾器采用耐腐蝕的304不銹鋼材質為外殼。濾芯是由聚丙烯噴熔制成，***點：

1） 孔形成錐形結構

2） 過濾能進入深處

3） 納污量大、壽命長（可維持2-4個月）

5） 易更換

3.7.2反滲透裝置：

RO反滲透系統簡介

滲透是指稀溶液中的溶劑（水分子）自發地透過半透膜（反滲透膜）進入濃溶液（濃水）側的流動現象。

滲透壓定義為某溶液在自然滲透的過程中，濃溶液側液面不斷升高，稀溶液側液面相應降低，直到兩側形成的水

柱壓力抵銷了溶劑分子的遷移，溶液兩側的液面不再變化變化，滲透過程達到平衡點，此時的液柱高差稱為該濃溶液的滲透壓。

反滲透原理即在濃溶液側施加操作壓力以克服自然滲透壓，當高于自然滲透壓的操作壓力施加于濃溶液側時，

水分子自然滲透的流動方向就會逆轉，濃溶液中的水分子部分通過膜成為稀溶液側的凈化產水。

這就說明，當對鹽水一側施加的壓力超過水的滲透壓時，可以利用半透膜裝置從鹽水中獲取淡水。反滲透過程必須具備兩個條件

：一是必須有一種高選擇性和高滲透性（一般指透水性）的選擇性半透膜；二是操作壓力必須高于溶液的滲透壓。

這就形成了反滲透裝置中兩個關鍵組件：反滲透膜和高壓泵，反滲透膜需要提供良好的選擇透過性，高壓泵提供達到除鹽效果的操作壓力。

目前大規模使用的反滲透膜采用的是聚酰胺材料制成卷式復合膜，膜組件設計簡單，填充密度大，內部結構為多個“膜袋”

卷在一多孔中心管外形成，膜袋三邊粘封，另一邊粘封于多孔中心管上，膜袋內以多孔支撐材料形成透過物流道。膜袋與

膜袋間以網狀材料形成料液流道，料液平行于中心收集管流動，進入膜袋內的透過物，旋轉著流向中心收集管，并由中心收集管流出。

預處理出水進入反滲透系統，目的是去除給水中微量的溶解性有機物和鹽類等物質。本方案的反滲透系統由一***RO裝置組成，

包括高壓泵、RO膜組件和清洗系統。

在正常運行一定時間后，反滲透膜會受到進水中膠體或極少量溶解物的污染�；瘜W(xué)清洗是恢復膜性能的有效措施。

化學清洗藥劑類型取決于污染物的***性。通常低pH清洗溶液用于去除類似于礦物質結垢的污染物，而高pH清洗溶液用于

去除類似于油類、生物類和有機類的污染物。

反滲透清洗為手動清洗方式�；瘜W(xué)清洗頻率取決于進水中的污染條件。就地清洗裝置包括化學清洗水箱、化學清洗泵和

5μm清洗過濾器。預期清洗頻率為1～2次/年。

反滲透系統控制程序?yàn)槿�自�?dòng)化，反滲透單元運行模式即可以是全自動化模式，也可以是完全由人工操作模式，確保系統的安全。

反滲透系統組成及功能

反滲透系統主要去除水中溶解性有機物、氨氮和溶解鹽類。本工程中擬采用的反滲透膜，具有水通量大，操作壓力低，

運行成本低，脫鹽率高等***點。

根據客戶招標設備***點，我們采用一***二段的組合工藝，實現RO系統回收率75%。

預處理產水送入到反滲透膜組，在高壓泵壓力的作用下，大部分水分子和微量其它離子透過反滲透膜，經收集后成為產品水，

通過產水管道進入RO產水水箱中間水箱；水中的大部分鹽分和膠體、有機物等不能透過反滲透膜，殘留在少量濃水中，

由濃水管排出，并回收至濃水水箱，用于預處理設備反沖洗及客戶雜用水。
