本說明書是意于幫助用戶能夠正確使用本設備，以使設備達到設計運行效果和設計的使用壽命，所以，請使用本設備前務必花一定時間認真閱讀本說明書。

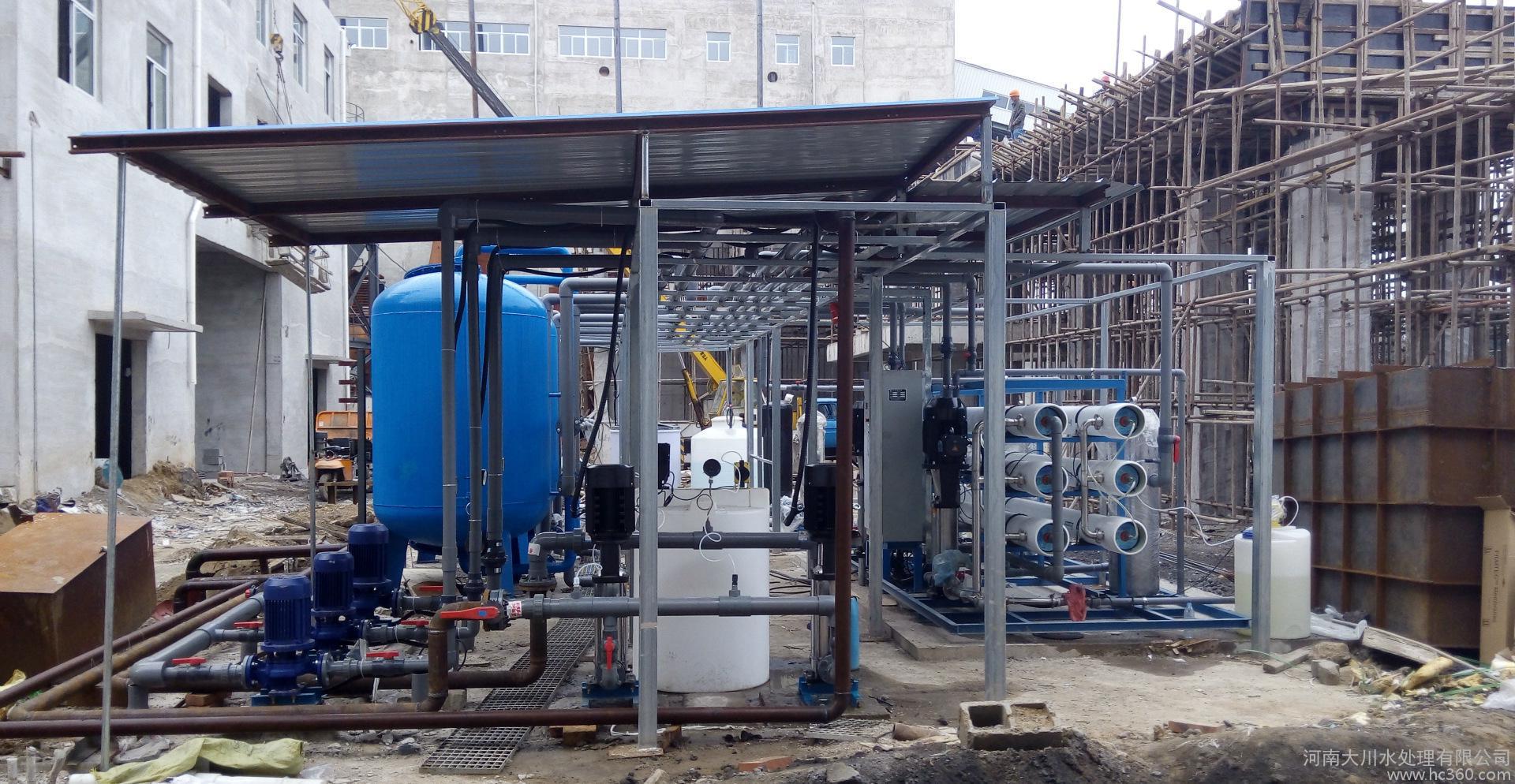

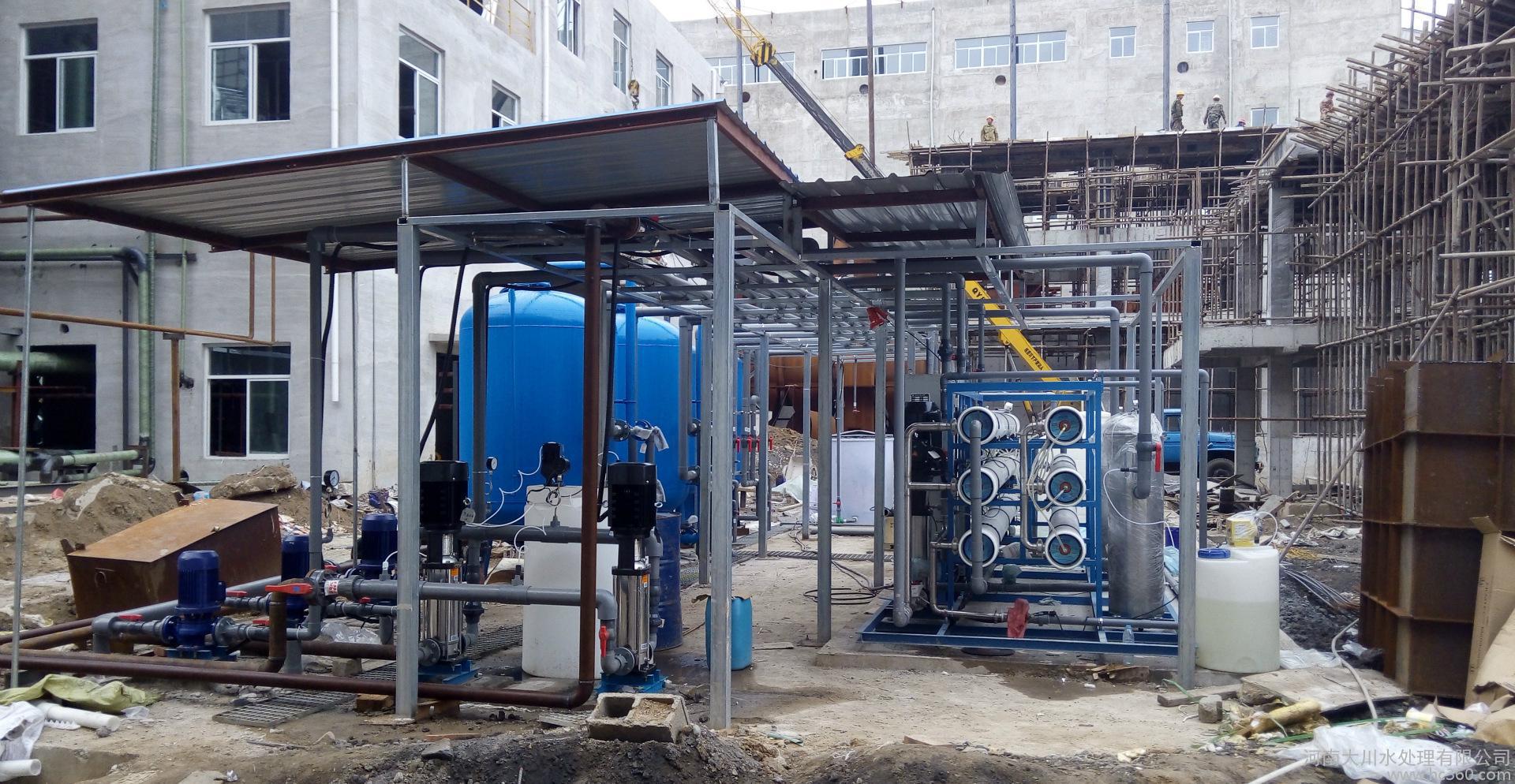

本系統專為為朝陽星華中玻新能源有限公司1*9MW玻璃窯余熱發電工程化水系統項目設計制造，工藝采用預處理+軟化+反滲透，其中預處理采用雙介質過濾器，兩臺直徑1400mm過濾器，兩臺直徑1000mm鈉離子交換器，反滲透設備為二套2x12t/h.單套主機額定出水能力為12T/h（以上所述的出水能力為水溫25℃條件下的的出水量，當然，原水的其它條件會對產品水水質和產量都會帶來影響。），反滲透設備配有一套清洗系統；軟化系統采用手動控制。

                 阻垢加藥裝置    膜清洗系統

                                    ↓           ↓

原水箱 →原水泵→多介質過濾→軟化水裝置→精密過濾器→高壓泵

PH調節裝置

↓

→ 反滲透裝置→ 脫鹽水箱→ 除鹽水泵

清洗系統包括：清洗箱、清洗泵、清洗保安過濾器及配套管路

圖1-1   系統工藝流程

部件名稱及其作用

1、 預處理系統

   預處理系統包括原水箱、原水泵、反洗水泵、多介質過濾器、軟化水裝置及阻垢劑加藥裝置。

（1） 原水箱

原水箱用于儲存進入過濾器系統的原水，其目的是為了調節深井來水流量的變化，防止進水流量波動對系統穩定運行的影響，保證系統的進水量穩定，由用戶自備

（2） 原水泵

原水泵的作用是為多介質過濾器及后面的保安過濾器提供足夠的運行壓力。

型式 立式單***離心泵

數量 2臺

     運行工況

（1）流 量：   17.5m³/h

（2）揚 程：   34m

（3）功 率：   4KW  380V

     制造商/產地 上一/上海

（3） 反洗水泵

其作用是為多介質過濾器的反沖洗提供充足的水量。過濾器的反洗強度為13L/m².s,水量較大，但所需的揚程低，因此建議本系統單***設置LS80－20型反洗水泵。

型式 立式單***離心泵

數量 1臺

     運行工況

（1）流 量：   50m³/h

（2）揚 程：   20m

（3）功 率：   5.5KW  380V

     制造商/產地 上一/上海

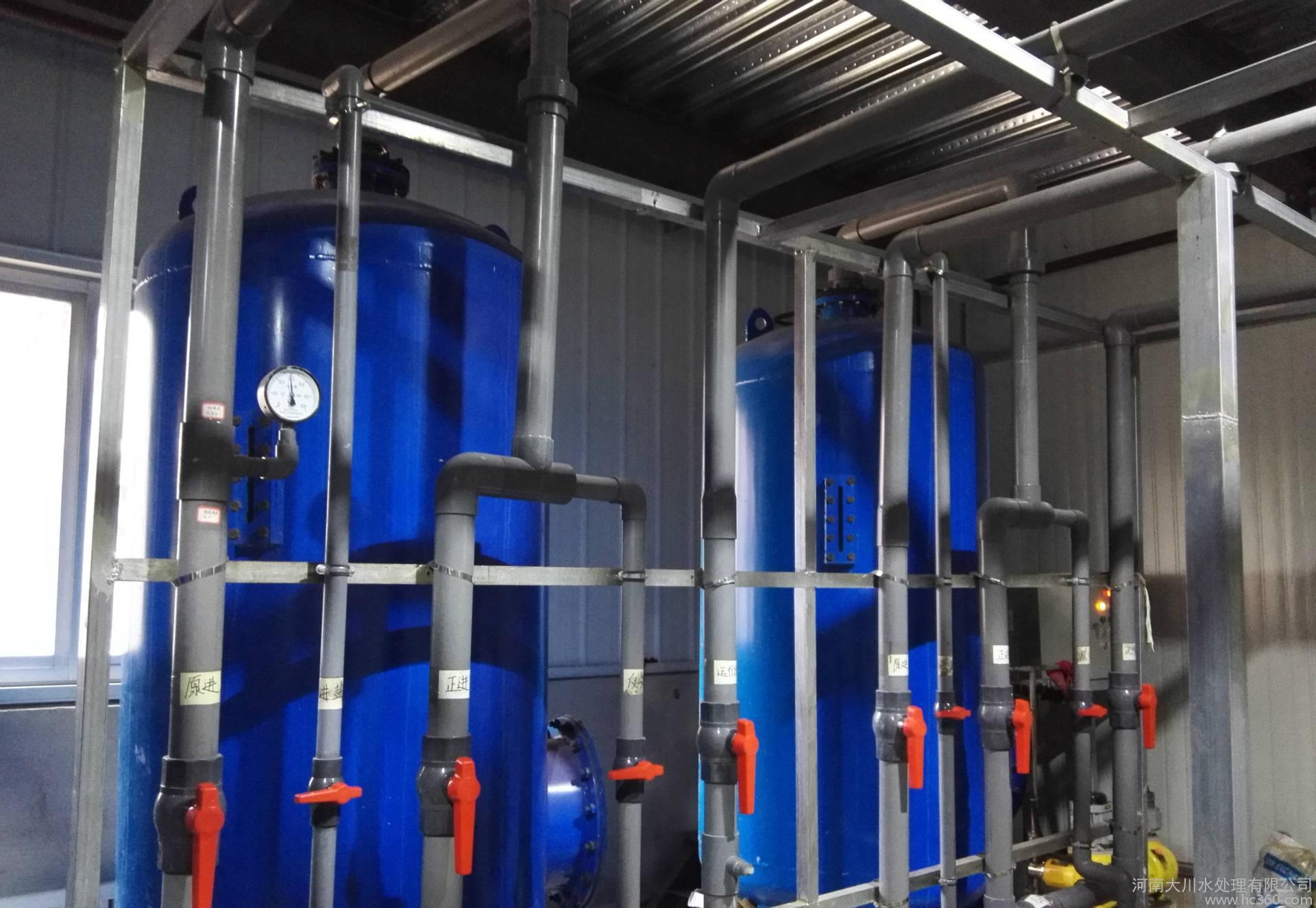

（4） 多介質過濾器

源水中常含有顆粒很細的塵土、腐殖質、淀粉、纖維素。這些雜質與水形成溶膠狀態的膠體微粒，應通過砂濾預過濾除去這些顆粒。該濾器中所用的濾料采用石英砂和無煙煤，把源水中的絮狀雜質去除。

沖洗及反洗以時間參數設置來控制周期，一般為一天，具體視原水濁度而定。當累計運行到設定時間時進行濾器反洗、正洗工藝過程，將濾層中的雜質沖出，松動濾層。

     型 式 垂直圓筒Ф1400mm

     數量 2臺

 設備出力 18m³/h

濾料高度           1-2mm無煙煤：200mm

2-4mm石英砂：500mm

4-8mm石英砂：300mm

     工作壓力 0.2~0.4MPa

     過濾精度 產水濁度≤1NTU

（5） 阻垢加藥裝置

阻垢劑加藥裝置的作用是在預處理后的原水進入反滲透之前，加入高效率的專用阻垢劑，以防止反滲透濃水側產生結垢。

本系統推薦選用美國博克反滲透阻垢劑TW120，它可以提高水中的難溶物質的飽和度，它具有以下功能和***點：

1) 抑制析出作用

2) 分散作用

3）晶格扭曲作用

4）絡合作用

5）飲用水合格認證（ANST/NSF60認證）標準

6) 進水的PH從5-9仍屬有效范圍內

7) 所有主要反滲透膜都能使用

2、 軟化水系統

根據反滲透進水水質，控制進水硬度，保證反滲透出水水質穩定，在反滲透進水之前加裝軟化裝置。由鈉離子交換器、閥門組、樹脂罐、再生泵和鹽箱組成。

（1） 鈉離子交換器

規格 Ф1000mm       數量         2臺

 設備出力 18m³/h          工作壓力    0.2~0.4MPa

（2） 閥門組

規格     PVC閥門組

（3） 再生水泵

   規格  化工專用泵       數量   1臺

   運行工況

（1）流 量：   2m³/h

（2）揚 程：   15m

（3）功 率：   0.75KW  380V

（4）樹脂

規格：001X7     數量：1625L

（5）鹽箱      規格：PE   1000L    數量：1個

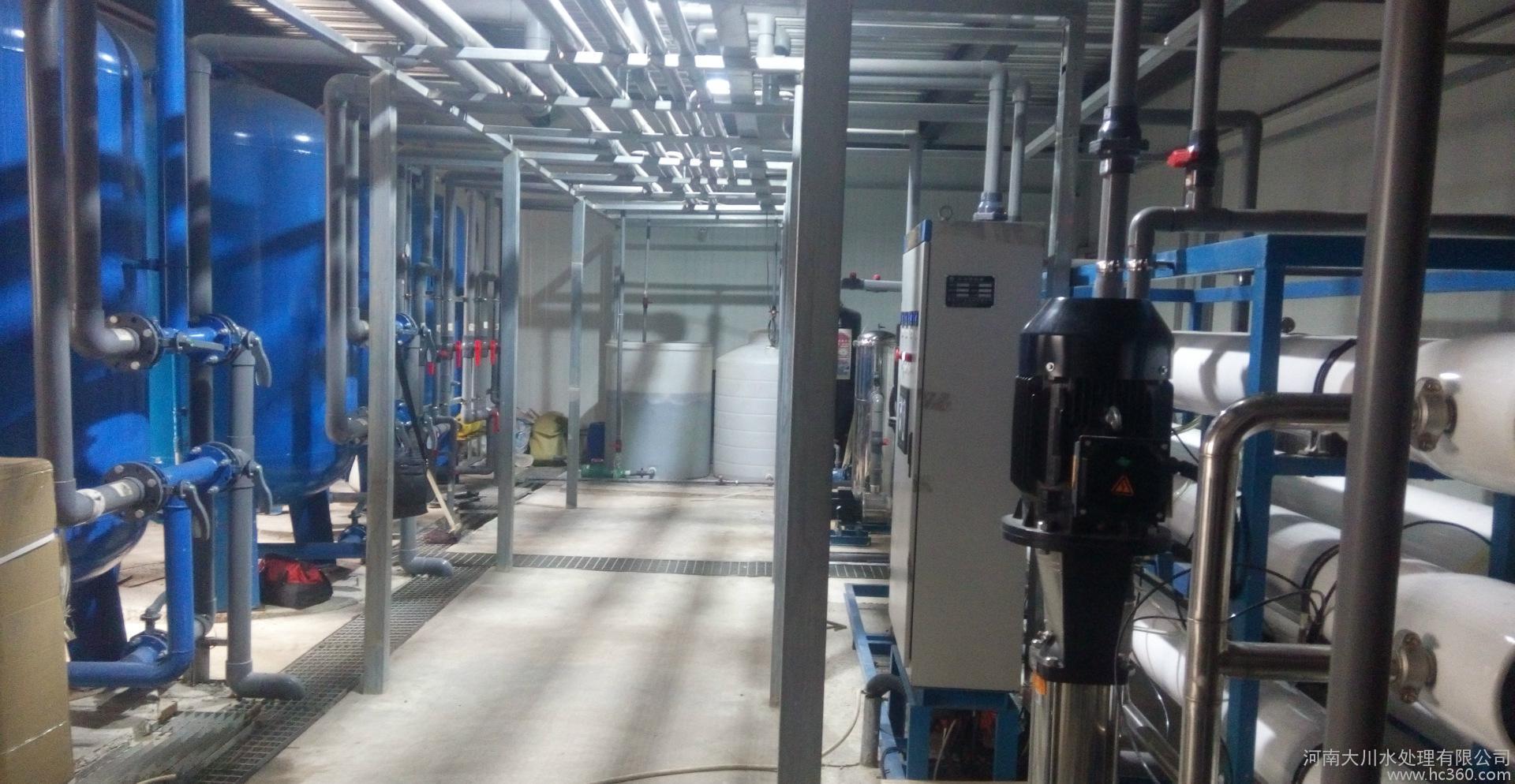

3、 反滲透系統

本套系統反滲透主機采用單主機雙系統的配置，單套系統額定產水量為12T/H。

（1）保安過濾器及濾芯

目前該系列使用的保安過濾器的規格為Ф300×1000mm，進出口均為DN50的內絲，內裝12芯40英寸長5μm的PP熔噴濾芯。

保安過濾器是在原水進入膜以前***后一道過濾裝置，它可以有效地去除前處理未除干凈的大于5μm的物質，可以截流住由前處理流失的濾料，有效的保護RO膜不受或少受污染。當進出口壓差大于0.1MPa時應更換濾芯。安裝時應上下對中,壓緊端蓋，否則會損壞濾芯，更嚴重的是失去過濾作用。濾芯下堵頭有橡膠密封裝置，安裝不到位會造成串水，不能滿足反滲透進水水質要求，切記注意。

（2）進水電動閥

該電動閥采用304不銹鋼閥板，30s慢開，其主要作用是在設備開啟時使進入反滲透膜的壓力緩慢升高，防止壓力突然變化對膜產生破壞，停機時自動切斷原水與膜之間的管路，使水不會流入膜管內對膜造成污染。

（3）高壓泵

這是RO主機的一個重要組件，它的作用是給RO膜輸送一定數量一定壓力的水源。其品質的好壞對整機的影響很大。使用中應保證不得空轉，不得長期超負荷運行，經常按要求排除空氣，應保證電器部份的干燥。

型式 立式多***離心泵

     數量 2臺

     運行工況

（1）流 量：   18m³/h

（2）揚 程：   130m

（3）功 率：   11KW  380V

制造商/產地          南方/杭州

（4）節流閥

安裝于高壓泵出口與RO膜之間，其主要作用是調節、控制RO膜總的進水流量，它和濃水調節閥配合使用調整膜管內的壓力和供水量。

（5）RO膜殼

RO膜殼采用的是玻璃鋼膜殼。安裝兩端的端頭時，應在橡膠O型圈上涂上一層凡士林，這樣既方便拆卸，又可增加密封性。維修時應謹防損壞密封圈。

（6）RO膜

RO膜是RO機的關鍵部件，其品質的好壞與產品水質量、產量有絕對性影響。該系列設備選用陶氏BW30-400型反滲透膜。

（7）電導率儀

其主要作用是顯示設備運行時原水和產品水的電導率情況，該機選用的是科瑞達CCT—3320電導率儀�？芍苯语@示原水和純凈水的電導率。

（8）濃水調節閥

該閥是RO主機的一個重要元件，它的主要作用是調節膜管內壓力，達到調節純水與濃水之比例的目的。它和節流閥配合使用，可更好的調整膜管內壓力、純水流量和濃水流量。設備開啟前應將該閥門打開一定程度，以防設備啟動時膜內壓力突然升高超過極限。

（9）濃水電磁閥

其主要作用是開機和關機沖洗，讓濃水大流量通過，降低膜管內壓力，增加管內的流速，達到?jīng)_洗膜的目的，它是RO機的一個重要組成部分。

（10）純水流量計和濃水流量計

本系統設有兩個流量計。分別為濃水流量計、純水流量計，單位為m³/h。通過這兩個流量計，可以清楚地掌握設備當時的產水量和濃水流量，可以直觀地觀察純水和濃水的比例，以利于我們按要求比例和產量調整系統狀況。

（11）保安過濾器濾前及濾后壓力表（0—1MPa）

這兩塊表主要是顯示原水進入泵前的壓力及保安過濾器后的壓力。這兩塊表與配合觀察，可以判斷保安過濾芯是否失效或是否該清洗。壓力差超過0.1MPa時，說明濾芯已經比較臟了，應加強觀察，壓力差超過0.13MPa時則應更換。

（12）進水和濃水壓力表（0—2.5MPa）

該系統配有三只壓力表：進水壓力表、段間壓力表和濃水壓力表。進水壓力表顯示原水經高壓泵進入該***膜時的水壓情況，段間壓力表顯示***段進入第二段時的壓力，濃水壓力表顯示該******后一根膜出口的壓力。三塊表配合觀察，可以知道壓差情況，這一點在實際運行中是很重要的。調整運行參數時，應以進水壓力表為依據調整系統壓力，尤其是在系統壓力上限時，膜壓差又較大時，更應該注意這一點。

（13）低壓開關

低壓開關的功能是按系統工藝要求而設置的水壓值來控制主機運行或停止的保護裝置。當原水供水系統壓力低于系統設定值時，壓力開關會自動將主機關閉，以避免高壓泵在缺水或無水時空轉，造成泵的損壞。壓力取樣點安裝在保安過濾器后的管路中，設置時以此處壓力表顯示讀數為準。

（14）高壓開關

高壓開關的功能是按系統工藝要求而設置的水壓值來控制主機運行或停止的保護裝置。當反滲透進水壓力高于系統設定值時，壓力開關會自動將主機關閉，以避免反滲透膜進水壓力過大。壓力取樣點安裝在高壓泵后的節流閥后的管路中，設置時以此處壓力表顯示讀數為準。

（15）反滲透清洗系統

為保證系統的安全穩定運行，膜系統在運行一段時間后，需進行清洗，以清除沉積在膜表面的污染物，恢復膜元件的性能。該系統設置一套完善的在線清洗系統，當由于污染造成系統性能下降超過10－15％時，可采用系統清洗以恢復系統性能。適當?shù)那逑�，可充分保證系統的良好運行狀態。清洗系統包括清洗藥箱、清洗泵、清洗保安過濾器及配套管件、儀表等。

（16）反滲透產水箱

儲存反滲透產水，保證進入后續工藝水量穩定。PE材質，容積6000L。
