根據淺池原理，在沉淀池有效容積一定的條件下。沉淀池面積越大，

沉淀池的沉淀效率就越高，

與沉淀時間沒有關系；沉淀池越淺，沉淀時間就越短。斜管填料式沉淀池

的沉淀區是由一系列

平行的斜板或斜管把水流分隔成薄層，體現了淺池原理。

斜板斜管沉淀池的***點是:

(1)利用了層流原理，水流在板間或管內流動，水力半徑很小，所以雷諾數較低，

一般情況下，雷諾數Re在200左右，水流呈現層流狀態，對沉淀極為有利，

斜管內水流的

弗勞德數約在1*10^-3~1*10^-4之間，水流呈穩定狀態。

(2)增加了沉淀池的面積，使沉淀效率提高。當然，由于斜板的具體布置、進出水的

影響及板或管內流態的影響等，處理能力不可能達到理論倍數。實際提高的沉淀效率

與理論沉淀效率比稱為有效系數。

(3)縮短了顆粒沉淀距離，使沉淀時間大大縮短。

(4)斜板或斜管填料內絮狀顆粒的再凝聚，促進了顆粒進一步長大，提高了沉淀效率。

斜管斜板式沉淀池的結構與一般沉淀池相同，是由進口、沉淀區、出口與集泥區四個

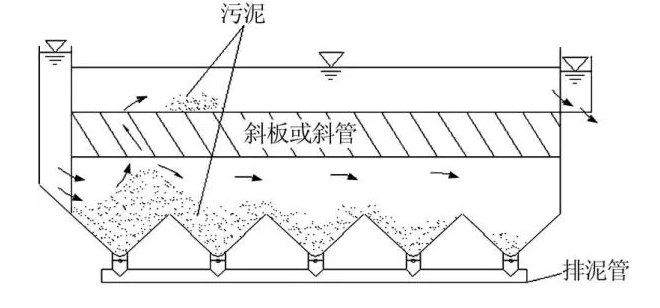

部分組成，只是在沉淀區設置有許多斜管或斜板。圖1為斜管式沉淀池的典型結構。

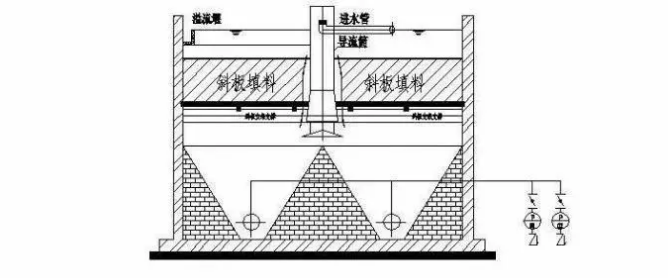

                                     圖1 斜管沉淀池結構

在斜板斜管沉淀池中，按照水流流過斜板的方向，可分為上向流、下向流和平

向流三種，如圖2所示。水流由下向上通過斜管或斜板，沉淀物由上向下，

它們的方向正好相反，

這種形式稱作上向流(也稱異向流)。水流向下通過斜管或斜板與沉淀。

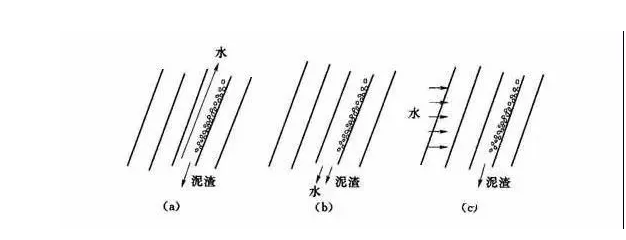

                                   圖2 斜管沉淀池水流方向

物的流向相同，這種形式稱作下向流(也稱同向流)。水流以水平方向流動的方式，

稱為平向流(也稱橫向流，僅適用于斜板)。

1.進水區

水流從水平方向進入沉淀池，進水區主要有穿孔墻，縫隙墻和下向流斜管進水等形式，

使水流在池寬方向上布水均勻，其要求和設計布置與平流式沉淀池相同。為了使上向流

斜管均勻出水，需要在斜管以下保持一定的配水區高度，并使進口斷面處的水流速度

不大于0.02-0.05m/s。

2.斜板斜管的傾斜角

斜板與水平方向的夾角稱為傾斜角，傾斜角a越小，截留速度u0越小，沉降效果越好，

但為使污泥能自動滑下排泥通暢，a值不能太小，對上向流斜板、斜管沉淀池，a一般

不小于55°-60°。對下向流斜板、斜管沉淀池因排泥比較容易，一般不小于30°-40°。

3.斜板斜管的形狀與材質

為了充分利用沉淀池的有限容積，斜板、斜管都設計成截面為密集形的幾何圖形，其中

有正方形、長方形、正六邊形和波紋形等。為了便于安裝，一般將幾個或幾百個斜管組

成一個整體，作為一個安裝組件，然后在沉淀區安放幾個或幾十個這樣的組件。斜板斜

管的材料要求輕質、堅牢、無毒、價廉。目前使用較多的有紙質蜂窩、薄塑料板等。

蜂窩斜管可以用浸漬紙制成，并用酚醛樹脂固化定形，一般做成正六邊形，內切圓直徑

為25mm。塑料板一般用厚0.4mm的硬聚氯乙烯板熱壓成形。

4.斜板的長度與間距

斜板斜管的長度越長，沉降效率越高。但斜板斜管過長，制作和安裝都比較困難，而且

長度增加到一定程度后，再增加長度對沉降效率的提高卻是有限的。如果長度過短，進

口過渡段(進口過渡段指水流由斜管進口端的紊流過渡到層流的區段)長度所占的比例

增加，有效沉降區的長度相應減少，斜管過渡段的長度大約為100-200mm。

根據經驗，上向流斜板長度一般為0.8-1.0m，不宜小于0.5m，下向流為2.5m左右。

在截面速度不變的情況下，斜板間距或管徑越小，管內流速越大，表面負荷也就越高，

因此池體體積可以相應減少，但斜板間距或管徑過小，加工困難，而且易于堵塞。

目前在給水處理中采用的上向流沉淀池，斜板間距或管徑大致為50-150mm，下向

流斜板沉淀池的斜板間距為35mm。

5.出水區

為了保證斜板斜管出水均勻，出水這中集水裝置的布置也很重要。集水裝置由集水支
