15T/H超純水系統技術方案

概  述：

根據客戶需求，水源為河水，已經做初步預處理過濾，方案采用超濾+雙***反滲透+EDI的處理方案。具有自動化程度高，運行費用低，環境友好等***點。綜合以上因素，經過多方面比較，設計出以下系統：

超濾采用30t/h設計，反滲透系統采用18t/h雙***系統設計（一***24t/h,二***18t/h），二***反滲透排水（水量5T/H）回流到超濾水箱，EDI系統采用15t/h設計，EDI濃水回流至一***反滲透水箱。

一、 原水***性

1．設計水源：河水。

  2．設計水溫：25℃。

二、 系統出力（25℃）

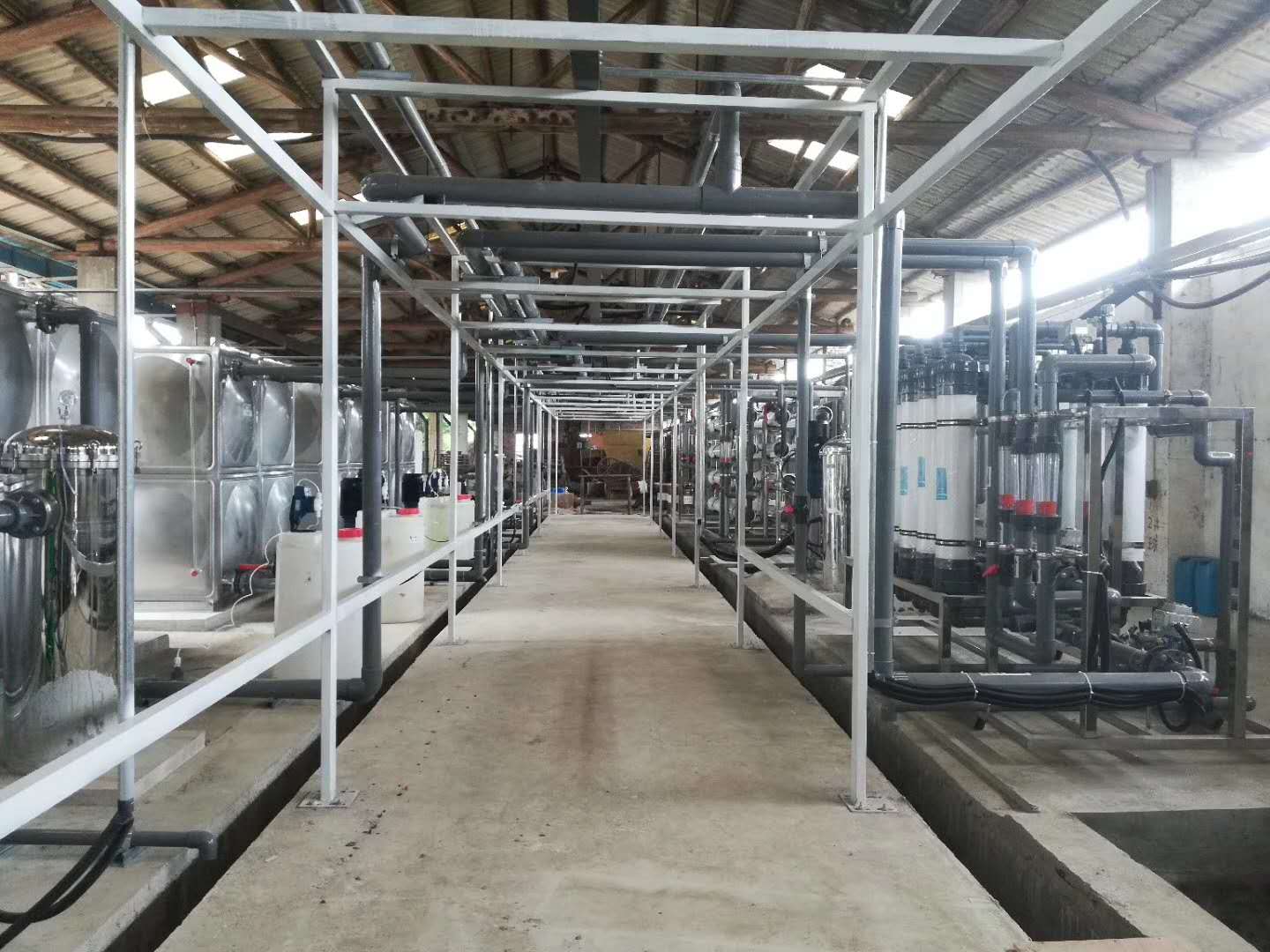

1．超濾系統參數

Ø 系統產水量：30T/h

Ø SDL＜1

Ø 濁度＜0.2NTU

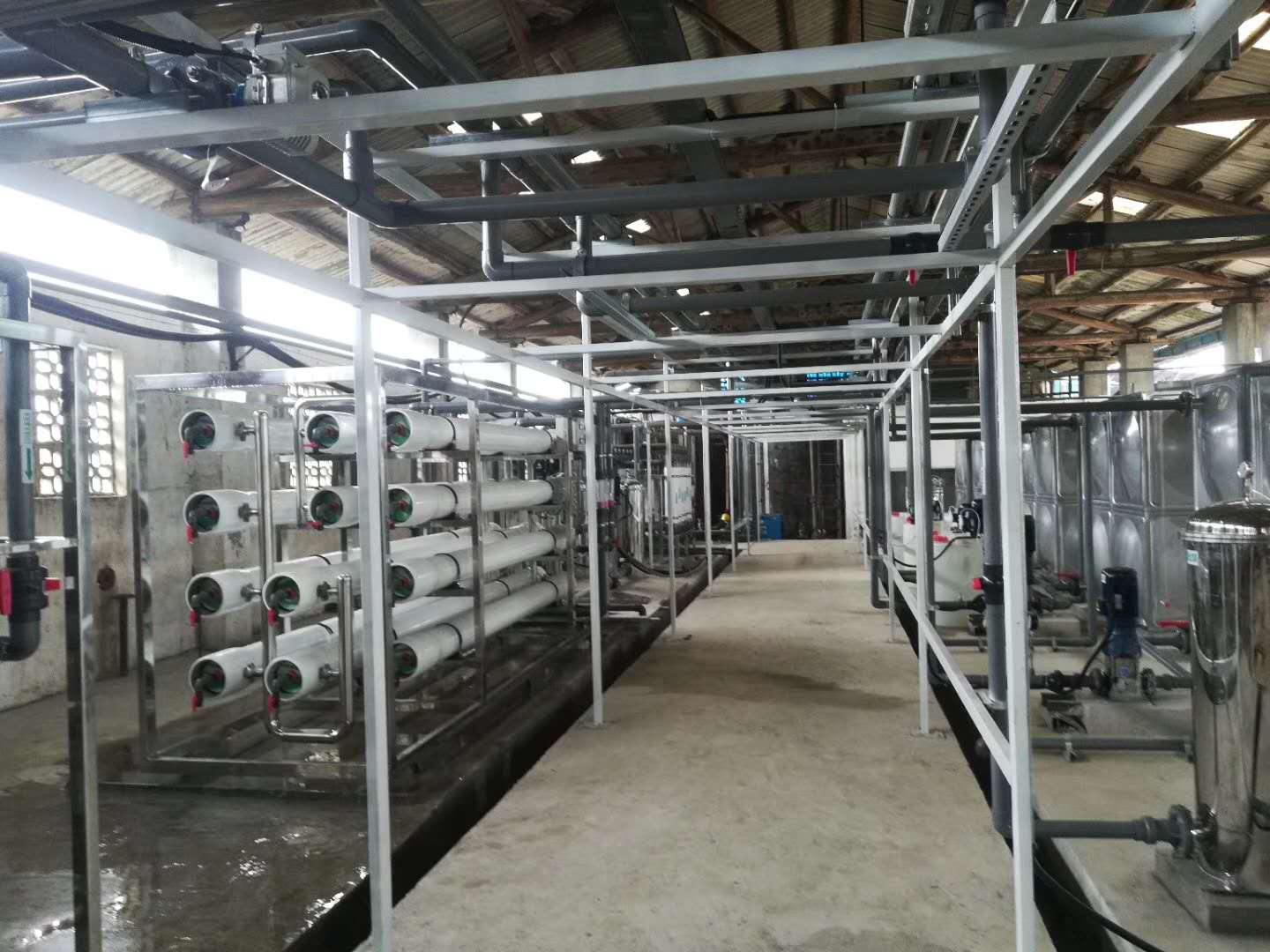

2．反滲透系統參數

Ø 反滲透系統脫鹽率：一年內≥98%；三年內≥95%

Ø 反滲透系統回收率：75%—80％

Ø 一***反滲透產水量：24T/h

Ø 二***反滲透產水量：18T/h

Ø 電導率：≤5us/cm

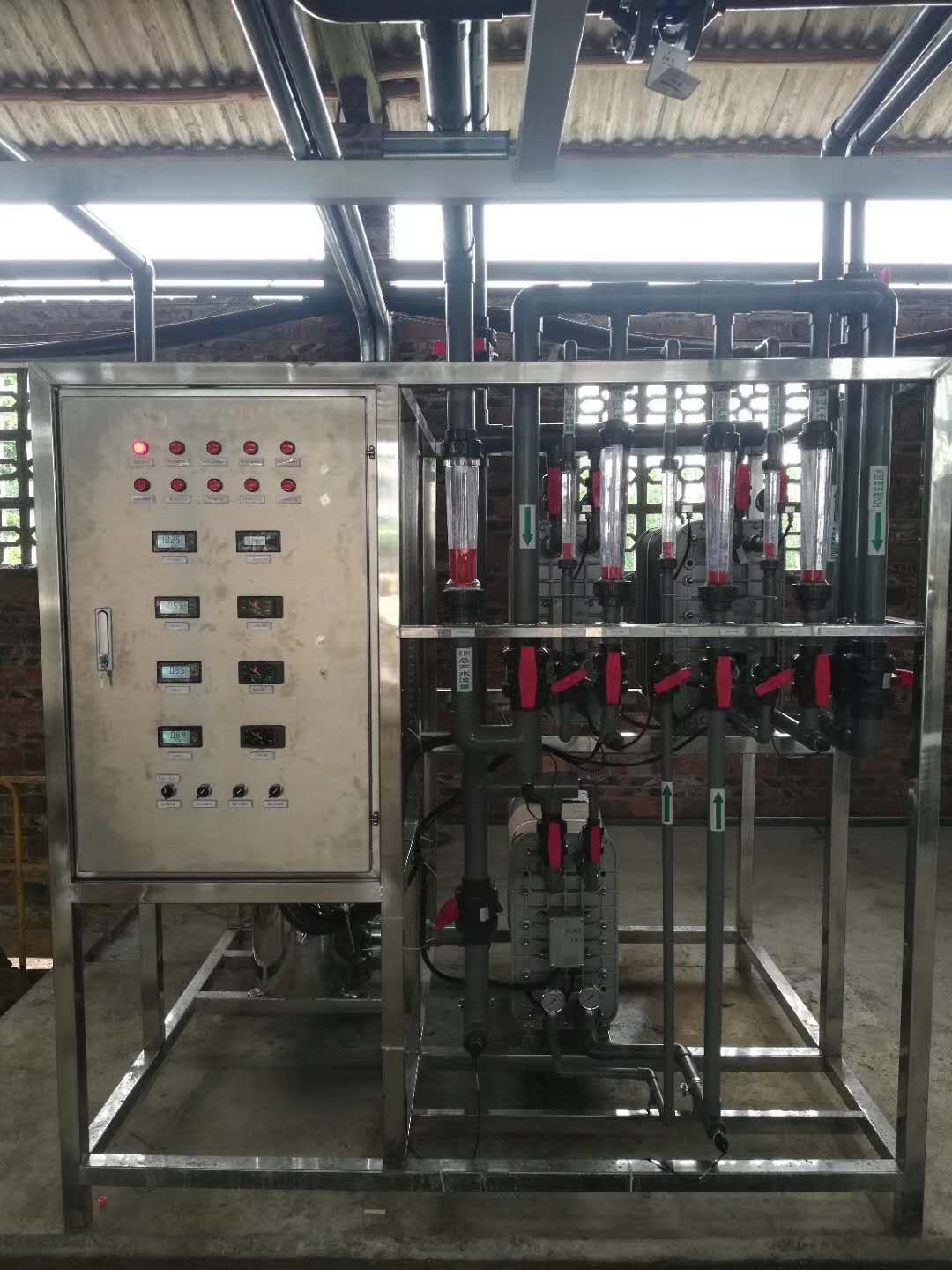

3．EDI參數：

Ø 產水量：15T/h

Ø 回收率≥90%

Ø 產水水質：≥15MΩ·cm（或電導率0.06us/cm）

三、 1、工藝流程及說明

                            還原劑加藥裝置           阻垢劑加藥

                               ↓ ↓

 原水箱→原水泵→自清洗過濾器→超濾→超濾水箱→超濾水增壓泵→一***精密過濾器

→一***高壓泵→一***反滲透裝置→一***RO水箱→一***RO水增壓泵→二***精密過濾器

         ↑           ↑

           膜清洗系統                                       PH調節裝置

→二***高壓泵→二***反滲透裝置→二***RO水箱→二***RO水增壓泵→EDI精密過濾器

→EDI裝置→除鹽水箱→除鹽水泵→用水點
