一、技術規范

1、設計要求

（1）預處理系統出力和出水水質：

出力：≥1200m³/h

SDI：≤4

（2）1***反滲透系統出力和出水水質：

出力：≥875m³/h

回收率：≥75%

產水電導率：≤10μs/cm

（3）2***反滲透系統出力和出水水質：

出力：≥700m³/h

回收率：≥80%

產水電導率：≤5μs/cm

（4）EDI系統出力和出水水質：

出力：≥630m³/h

回收率：90%

電阻率：≥15MΩ·cm（20℃）

（5）運行方式：自動運行（并具備手動操作功能）

（6）供水方式：連續產出（24小時運行）

備注：本設計只范圍***于EDI系統

3、設計依據

（1）原水水源：二***RO出水

（2）設計溫度：常溫

（3）設計界線：設備前后50米范圍內

（4）其它涉及的設計基礎條件將在技術討論中確定。

4、系統對外界要求

（1）進水管：進水管由買方引至制水站；

（2）供電纜：買方將提供三相五線（380V±10%）電源引至賣方配電總柜。

     控制系統所需其他等***的電源由賣方自行解決。電源頻率：50±5% HZ。

（3）藥品：調試過程和一周試運行所用的化學藥品由需方提供；

（4）濃水處理：EDI濃水建議排入地溝，如有***殊需求回用，應需處理后回用，EDI濃水回用會增加系統結垢因素。

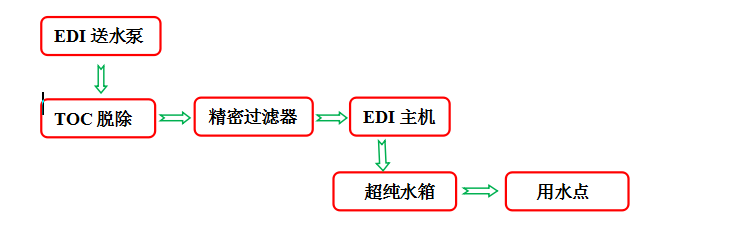

5、推薦運行的工藝流程描述

1、系統配置

供方將嚴格按照需方技術文件的要求，提供一套完整的EDI水處理系統，以滿足需方用水水質及水量的要求，

內容包括：EDI增壓水泵、精密過濾器，TOC裝置，EDI膜塊、電氣系統、控制系統和其它輔助系統設備。

系統包括設備、閥門、管道、附件及各單元控制設備、儀表及附件等。整個EDI主機與前段各設備間

采用聯鎖保護，有利于設備的安全運行。

1.1 RO系統內及前段設備管道關聯的閥門均不包含于EDI設備內。

1.2 取樣閥安裝位置便于運行及檢修操作。

1.3 EDI裝置完整地包括系統所必須的所有設備、管道、閥門、控制系統和測量儀表等。

2、各主體設備的技術要求

（1）前處理部分（不含）

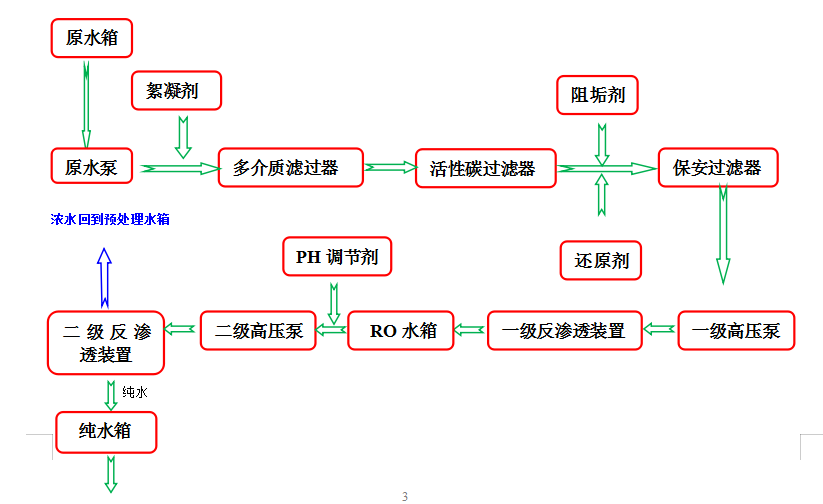

前處理主要是去除水中的有機物、懸浮物、膠體及鹽分，讓EDI更穩定的運行，前處理通常采用二***RO工藝設計，

系統包括：預處理緩沖水箱、原水增壓泵、絮凝劑加藥裝置、還原劑加藥裝置、阻垢劑加藥裝置、

多介質過濾器、活性炭過濾器、保安過濾器、二***RO主機、PH調節。

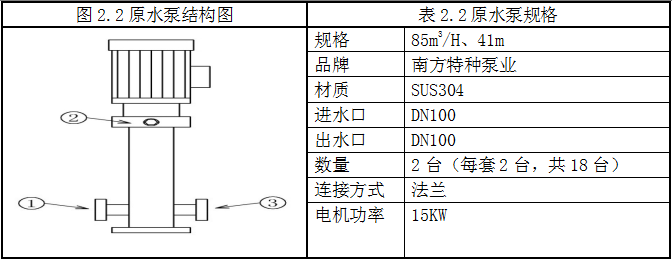

（2）EDI增壓泵

主要起到二***RO水增壓的作用，以滿足后續EDI主機的用水。本系統配置2臺增壓水泵，1用1備，變頻啟動。

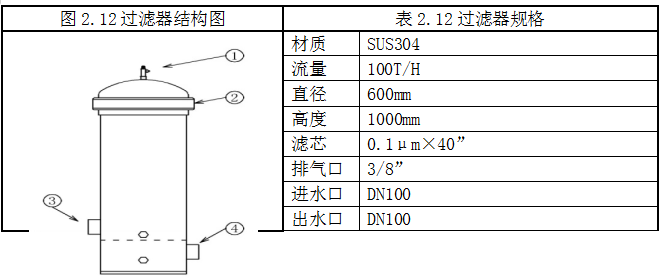

（3）精密過濾器

  精密過濾器設置在EDI之前，目的是防止水中的大顆粒物進入EDI膜塊內部導致堵塞膜塊內布水器，確保EDI膜塊

的正常產水量。保安過濾器是立式柱狀設備，內裝0.1微米高精度濾芯。水中殘存的微量懸浮顆粒、膠體、微生物等，

被截留或吸附在濾芯表面和孔隙中,隨著制水時間的增長，濾芯因截留物的污染，其運行阻力逐漸上升，當運行至

進出口水壓差達0.15Mpa時（或3個月，先到為準），應更換濾芯。

技術要求：

a、過濾器采用耐腐蝕的304不銹鋼材質外殼。濾芯采用聚丙烯折疊濾芯。

b、過濾器的結構滿足快速更換濾芯的要求。

c、進入過濾器的水管上設排放閥。

d、過濾器濾芯表面運行濾速不大于10m³/m²·h（以濾芯表面積計）。

e、過濾器的濾芯過濾精度為0.1μm。

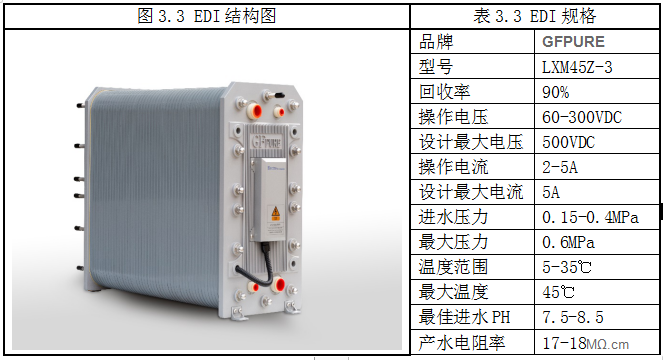

（4）EDI系統

    EDI主機采用合資GFpure LX系列膜塊組裝而成，該***膜塊相對于常規***膜塊具有更低的運行壓力，

更出色的抗氧化能力，以及優于常規***的抗污染能力；操作簡便，更換便捷，內部流道采用業內***尖的

二次注膠密封技術，完全杜絕市面上眾多***膜塊漏水串水的通病，整體性能非常優異，如前段系統設計得當，

該膜塊出水電阻率可長期穩定在17-18MΩ.cm之間。

EDI裝置由126臺GF-LXM45Z-3型和126臺高頻開關電源構成，設有缺水保護。整機有漏電保護，安全可靠，

總產水量630T/H ,分9套并聯運行，單套產水量70T/H。

   4、其它技術要求

4.1、水泵

所有水泵滿足技術參數和技術規范的要求，并保證運行安全可靠，密封采用機械密封，保證密封性能好，

空載盤車自如，葉片無卡澀，無異聲，運行時噪聲應符合***標準，各類水泵應滿足下列的技術要求。

技術要求

（1）所有水泵材質根據使用介質及工作條件下選擇，保證在使用過程中不出現腐蝕情況。

（2）保證水泵、在工作時揚程和流量不變。

（3）每臺水泵定期做檢查（3-6個月），防止水泵內部軸承泄露或出現銹蝕而影響進水品質。

4.2、系統閥門

系統閥門的設置滿足工藝運行的要求，應能保證閥門在***大允許工作壓力及***大流量下能正常操作，

并符合有關***標準和行業標準的規定。

4.3、系統管道

（1）設備及管道布置經清洗后方可使用。

（2）壓力水管道流速不大于2.5m/s；無壓管道流速不大于1m/s。

（3）推薦采用***UPVC或CPVC管。

（4）如進出水采用不銹鋼管道，務必接地，防止出現氧化現象。

（5）管件的布置和設計便于管件的裝配和任何部分維修時的拆除。

設備配置詳單見下頁！
