2000L/H超純水系統技術方案

2020-2-20|發布:河南大川水處理有限公司|點擊數: 1569

1. 項目概況

1.1 項目為:2000L/H超純水設備

1.2 純水系統采用市政自來水為原水,采用“預處理+雙***反滲透+EDI+雙***拋光混床”工藝,

出水電阻率≥18 MΩ.cm@25℃。整套制水系統采用自動控制。具備產水電導率、流量和運行壓力監測。

2. 工程邊界

2.1原水:客戶負責預留接口(法蘭或TC接口),并配置手動閥門,系統輸送壓力需要符合設計條件要求;

2.2電源:客戶負責連接至設備電控柜上樁頭,設備內部模塊電控連接由賣方負責;

2.3接地:客戶負責連接至房間接地樁頭,設備內部模塊電控連接由賣方負責;

2.4排水:賣方負責設備單個模塊排水口,可否負責連接至指定排放點;

2.5壓縮空氣:客戶負責連接至各設備預留接口(法蘭或TC接口),并配置手動閥門,

  系統輸送壓力需要符合設計條件要求;

2.6其他:本項目裝置內部管道由賣方施工,外部工藝管道由管網系統承包商負責完成。

3. 公共設施

3.1      水源

水    源

自來水

水    質

≤500μs/cm

溫    度

5-40℃

水    量

≥5T/H(產水2T/H純水系統)

3.2      電源

電    壓

三相線制 (380V

頻    率

50±5% HZ


3.3      化學藥品

運行過程中藥品由賣方根據水質情況計算或試驗確定藥品種類、配藥濃度、加藥量,

全部藥品需適合采用汽車運輸,客戶根據要求進行購買。

名稱

性    狀

阻垢劑TW120

無磷通用型阻垢劑



4. 設計標準

GB/T 19249-2003《反滲透設備行業標準》

GB/T 23954-2009反滲透系統膜元件清洗技術規范

HY/T 109-2008反滲透用高壓泵技術要求

SJ/T 31455-1994反滲透裝置完好要求和檢查評定方法

HG 20538-1992《襯塑(PP、PE、PVC)鋼管和管件》

JB/T2932-1999《水處理設備制造技術條件》

NB/T47020~47027-2012壓力容器法蘭分類與技術條件

HG/T 20677-2013橡膠襯里化工設備設計規范

GB 18241.1-2014橡膠襯里 1部分:設備防腐襯里

GB 50055-2011《通用用電設備配電設計規范》

GB/T 13384-2008《機電產品包裝通用技術條件》

GB 50275-2010風機、壓縮機、泵安裝工程施工及驗收規范

GB 50093-2013《自動化儀表工程施工及驗收規范》

DL 5068-2014發電廠化學設計規范

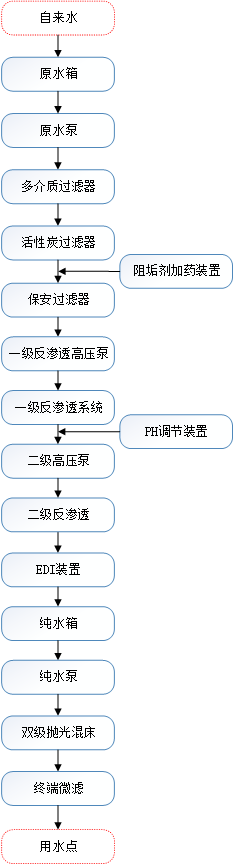

 1. 工藝流程圖

2. 設備技術要求

指標

保證值

出水水質

18MΩ.cm@25℃

銅<1ppb

鋅<1ppb

鎳<1ppb

鈉<2ppb

鉀<2ppb

回水率

≥60%

其他

設計進水電導率≤500us/cm@25℃


3.
質量保證

該系統設備的質保期為系統運行驗收之日起12個月。

4. 保修條件

8.1 在保修期內,若因設備品質不良未達到規范標準,供方負責無償修理或更換。

8.2 非產品本身的質量問題,如需方從供方以外的其他渠道購進的備品備件及耗材出現的質量

問題所導致的系統故障,以及需方人為等原因,不在免費保修之列。

8.3 反滲透膜部件正常的衰減不在保修期范圍內。

8.4 天災等不可抗力因素及造成的損失,供方不負責無償保修。

5. 保修范圍

9.1 供方制造的系統在正常操作情況下及原水水質變化于設計條件之+/-10%內,系統運轉上任何

的故障或未達原設計標準時,供方將免費進行維修。

9.2 保修期間內供方得對設備性能進行調查及檢視,需方應配合提供相關的完整數據,以完成檢視工作。

9.3 當需方發現任何不正,F(xiàn)象(超出運轉規格值)時,應立刻以書面通知供方,并提供進一步的

相關運轉紀錄及水質檢驗數據,并應配合及協助查明故障發生原因。

9.4 在保修期限內,若系統的任何設備或零件經判斷因其它原因而損壞時,必須更換或維修的情況下,

在接到需方通知時,供方需在7天內處理,若有緊急事故,則12小時內必需趕抵現場協助處理問題。

9.5 在保修/保用期限內,供方的保修/保用范圍不包含以下事項:

9.6 未經中標廠家書面同意下,需方直接安排其它廠商自行對設備或零件更換、維修或移動。

9.7 任何天災等不可抗力事件而造成設備之損壞,或因?yàn)椴僮魅藛T疏忽或處理不當而造成之設備損壞。

9.8 保修期之起算日為設備驗收時始計算。

9.9 供方對需方的責任范圍

供方對需方的責任范圍包括設備的更換、維修等,以不超過該設備的實際成本為依據。
