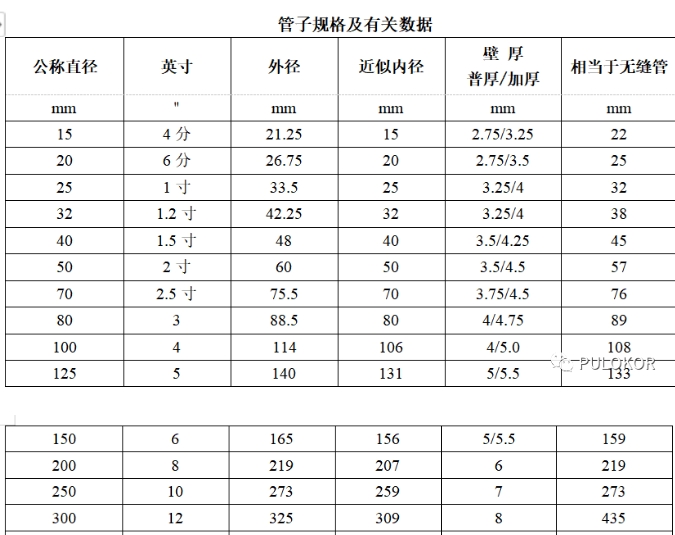

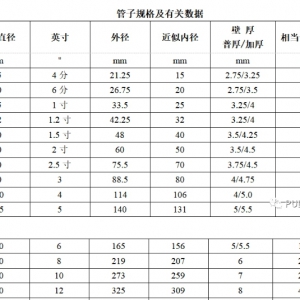

管道尺寸(英制與公制對照表) 英寸是長度單位。1 英寸= 2.539999918 厘米(公分)。英寸或[吋]是使用于聯合王國(UK,即英國(英聯邦)、其前殖民地的長度單位。美國等國家也使用它。在臺灣與香港,“英寸”通常寫作“吋”。英寸的常用簡寫為[in]或["]“吋”是近代新造的字,念作“英寸”,屬漢字中一字念兩音的字,其他如“浬”念作“海里”等,借用中國傳統的長度單位“寸”,并加口旁以示區別。 一、尺寸: DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。 二、把英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。 相當于通常說的1分管到7分管,更小的尺寸用1/16、1/32、1/64來表示,單位還是英寸。如果分母和分子能夠約分(如分子是2、4、8、16、32)就應該約分。 英寸的表示是在右上角打上兩撇,如1/2" 如DN25(25mm,下同)的水管就是英制1"的水管,也是以前的8分水管。 如DN15的水管就是英制1/2"的水管,也是以前的4分水管。 如DN20的水管就是英制3/4"的水管,也是以前的6分水管 一般來說,管子的直徑可分為外徑、內徑、公稱直徑。 管材為無縫鋼管的管子的外徑用字母D來表示,其后附加外直徑的尺寸和壁厚,例如外徑為108的無縫鋼管,壁厚為5MM,用D108*5表示。 塑料管也用外徑表示,如De63。 其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。 在設計圖紙中一般采用公稱直徑來表示,公稱直徑是為了設計制造和維修的方便人為地規定的一種標準,也較公稱通徑,是管子(或者管件)的規格名稱。 管子的公稱直徑和其內徑、外徑都不相等,例如:公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種,108為管子的外徑,5表示管子的壁厚,因此,該鋼管的內徑為(108-5-5)=98MM,但是它不完全等于鋼管外徑減兩倍壁厚之差,也可以說,公稱直徑是接近于內徑,但是又不等于內徑的一種管子直徑的規格名稱,在設計圖紙中所以要用公稱直徑,目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸,公稱直徑采用符號DN表示,如果在設計圖紙中采用外徑表示,也應該作出管道規格對照表,表明某種管道的公稱直徑,壁厚。 其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照,外徑與公稱直徑的換算基本要靠經驗。 大致是公稱直徑大約等于內徑(外徑減兩個皮厚) 但也不完全相等,大致差不多,取整就行。比如φ108*7的外徑108,它的公稱直徑是100;再比如φ32*4.5,外徑32,公稱直徑應該是25。以此類推,就能得到外徑與公稱直徑的對應關系了。) 國家標準架子管每米的重量為0.00384噸,全管的實際重量:0.00384*鋼管長度 |
